Светодиодные устройства для полиции, спецслужб и для самообороны
Рассматриваются светодиодные устройства для полиции, служб безопасности, МЧС, пожарной охраны, скорой помощи, а также самообороны. Описаны основные параметры типичных устройств и приведен их внешний вид.
В настоящее время светодиоды (СД) имеют широкое распространение в устройствах, предназначенных для полиции, служб безопасности, пожарной охраны, служб спасения и скорой помощи и других подразделений. В связи с этим в статье рассматриваются СД-устройства такого типа, описываются их основные параметры, показаны возможности их применения.
Фонари-дубинки быстро завоевали популярность, обеспечивая надежную защиту без необходимости использовать огнестрельное или другое летальное оружие. Важная особенность изделий - значительная экономия места на ремне, идеальный, без выскальзывания захват в руке при работе. Благодаря неизменному положению фонаря и дубинки удается значительно улучшить ориентировку. Специальный надежный зажим прочно крепит фонарь к ремню и позволяет легко снимать его при необходимости. Фонари- дубинки отличаются довольно широкой сферой использования. Такой фонарь может стать незаменимым для автомобилистов, а также для походов и освещения затемненных участков. Устройство очень удобно лежит в руке. Общая масса его довольно внушительная, подобно настоящей дубинке. Основные преимущества фонарей-дубинок для работы:
• Надежный и прочный корпус - не ломается и не прогибается во время работы, повышенная стойкость к повреждениям и износу,
значительный срок службы.
• Запатентованный включатель, который не окисляется и не дает сбоев - для гарантированной антикоррозийной стойкости корпуса.
• Головная часть фонаря позволяет легко настраивать световой поток, выбирая подходящий формат для своих задач, с освещением на
любом расстоянии.
• Корпус выполнен с высококачественными резиновыми уплотнителями.
• Фонарь может быть использован не только для освещения в темноте, но и для внезапного ослепления злоумышленника.
Светодиодный фонарь в виде полицейской дубинки на Сгее СД имеет в изголовье шипы и противоскользящую ручку. Корпус СД-фонаря изготовлен из высококачественного алюминия. Для питания фонаря используются литиевые аккумуляторы типа 18650. Предусмотрено три режима работы: яркий, экономичный и сторобоскоб (переключение за счет легкого нажатия на кнопку включения), анодированное покрытие, стойкое к царапинам. На всех элементах фонаря имеются резиновые уплотнители.
По своему внешнему виду, форме и характеристикам тактический функциональный фонарь-дубинка Hagliang с автономным питанием подобен полицейским и армейским фонарям. Модель обеспечивает широкие функциональные возможности и яркое свечение. Энергосберегающий и герметичный корпус выполнен из сплава алюминия и магния. В основе линз - надежный импортный материал, обеспечивающий высокую отражательную способность, прозрачность и жароустойчивость. Каждая модель фонарей Hangliang выполняется с довольно мощной, но экономичной в работе СД-лампой. Конструктивные особенности: быстрая зарядка аккумулятора переменным током либо от автомобильного прикуривателя, простота управления зумом (изменением угла подсвета) с помощью регулировочного кольца. Эффективный СД удачно сочетает высокую мощность излучения, экономичность и долговечность работы. Уникальные особенности СД позволяют сократить потребление электроэнергии в сравнении с обычными лампами в 20 раз - долговечность работы составляет 104 ч. Модель выполнена с тонкой обработкой по CNC-технологии и анодным оксидированием поверхности, не поддается воздействию коррозии. Надежная резиновая шайба для каждого соединения фонаря способствует высокой герметизации конструкции, обеспечивает идеальную стойкость к пыли и влаге, а Высокая мощность чипа патрона гарантирует стабильную, яркую и экономичную и работу модели. Для производства линз и лампового стекла используется материал PC с высокой прочностью и жароустойчивостью. Проектирование корпуса низкого сопротивления обеспечивает долговечность и и стабильность аккумулятора, способствуя экономичной работе. Приятный и комфортный в эксплуатации корпус не выскальзывает из рук, предполагая удобную а работу в любой ситуации. В комплектации и фонаря предусмотрен ремешок на руку, что гарантирует простоту и надежность работы. Основные параметры СД полицейских дубинок представлены в таблице 1, а их типичный внешний вид - на рис. 1-4. На рис. 5 показан характер подсвета темной аллеи СД-фонарем-дубинкой.

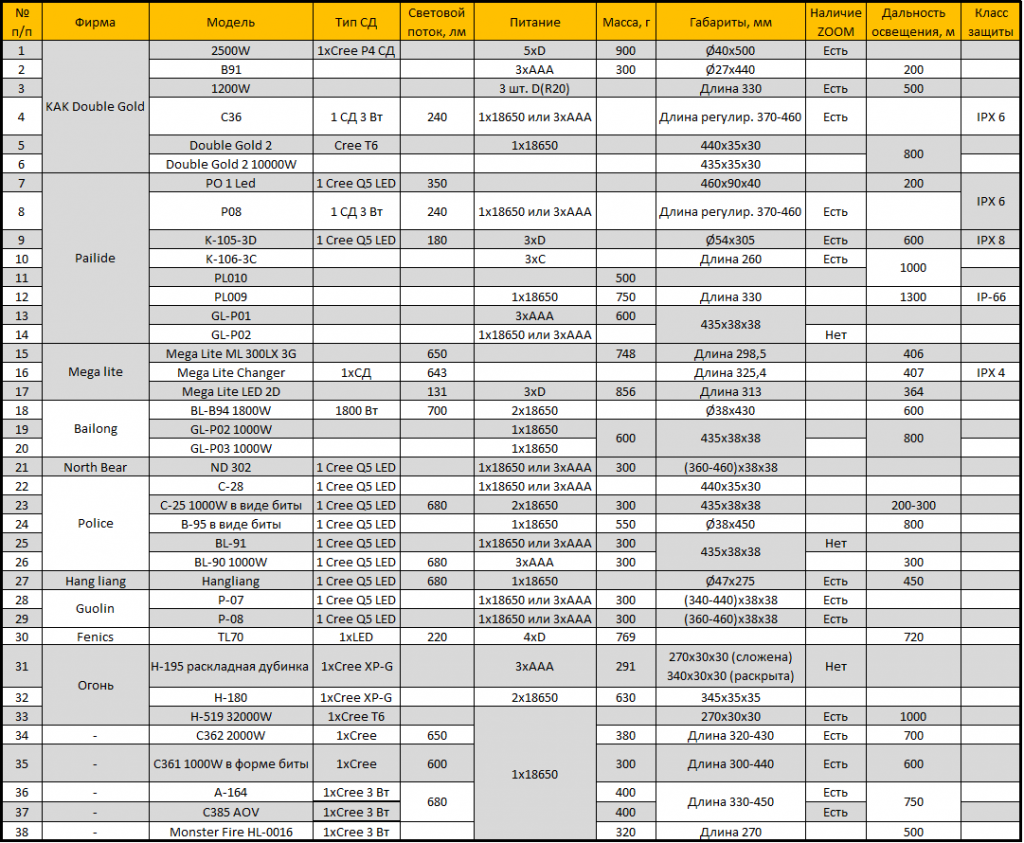

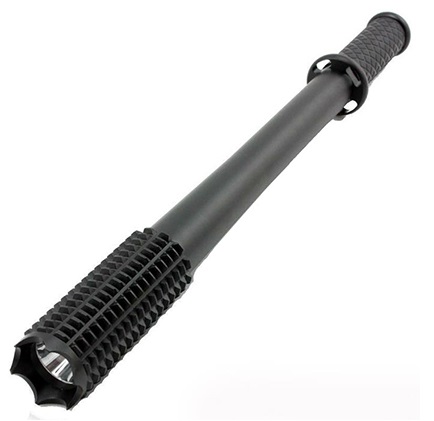

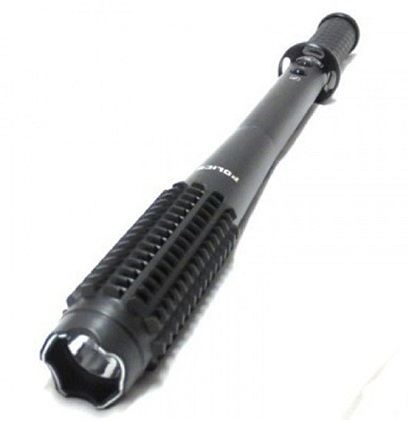

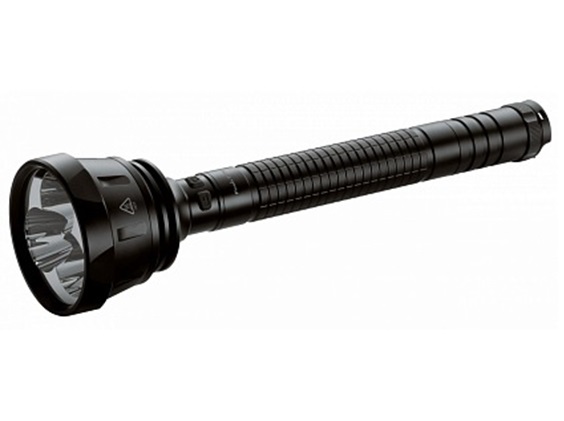

Рис. 1. Фонарь-дубинка Bailong BL-B94 Рис. 2. Фонарь-дубинка Fenics ТК70 Рис. 3. Фонарь-дубинка Terminator 3

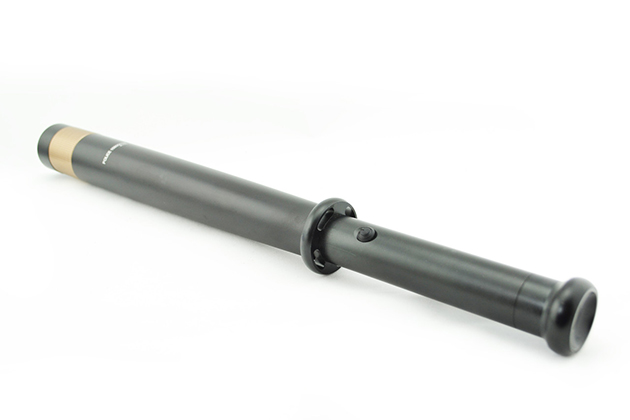

Рис. 4. Фонарь-бита для полиции POLICE-30000W Рис. 5. Характер подсвета аллеи фонарем-дубинкой для полиции
В настоящее время получили широкое распространение полицейские фонари- дубинки-электрошокеры. Как следует из названия, они могут быть использованы как полноценные дубинки, мощные СД-фонари и электрошокеры. В последнем случае речь идет о шокирующем воздействии на противника кратковременного высоковольтного напряжения 80-100 кВ. Оно вызывает не травму и тем более не смерть, но как минимум сильную боль, судороги, дезориентацию в пространстве, кратковременную потерю памяти либо потерю сознания продолжительностью от нескольких минут до получаса (в зависимости от времени контакта с источником высоковольтного напряжения электрошокера). Короткий разряд (0,5-1 с) отпугивает противника, средний разряд (1-3 с) вызывает сильнейшую боль, валит противника с ног и приводит к утрате им контроля над ситуацией. Продолжительный разряд (3-5 с) приводит к возникновению неподвижного (шокового) состояния, к потере сознания. Типичным представителем таких дубинок является модель «Молния УВ-1120». Этот фонарь-дубинка-электрошокер выполнен на основе мощного СД Сгее. Его параметры, как и других подобных устройств, представлены в таблице 2. В настоящее время существуют следующие классы электрошокеров согласно ГОСТ Р50940-96:1-й класс - напряжение 70-90 кВ, мощность 2-3 Вт; 2-й класс - напряжение 45-70 кВ, мощность 1-2 Вт; 3-й класс - напряжение 20-45 кВ, мощность 0,3-1 Вт. Внешний вид фонарей-дубинок с электрошокером представлен на рис. 6, 7.

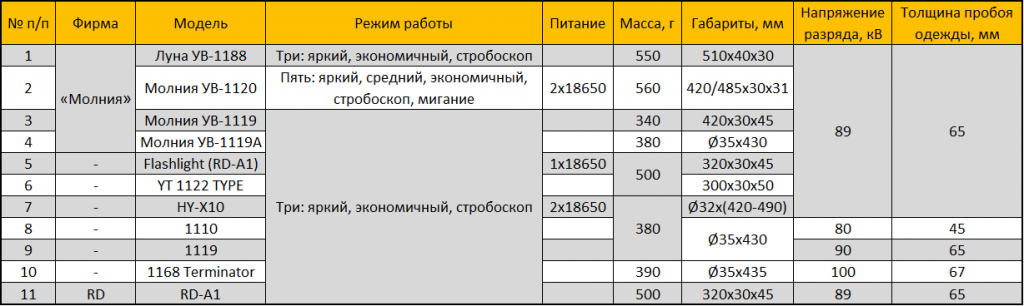

Таблица 2. Основные параметры СД-фонарей-дубинок с электрошокером

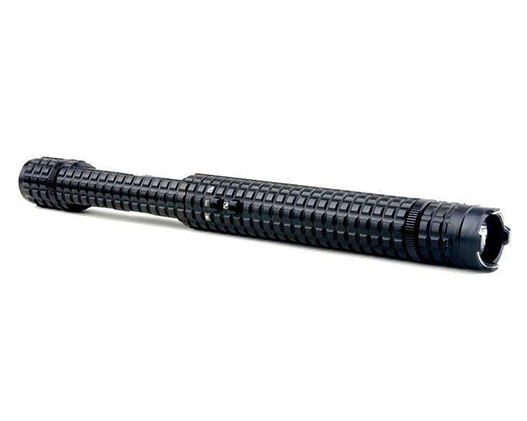

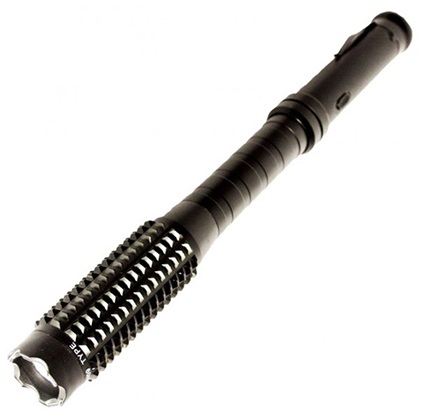

Рис. 6 Электрошокер-дубинка:
a) BL-X8 Police б) 1109 «Оса»

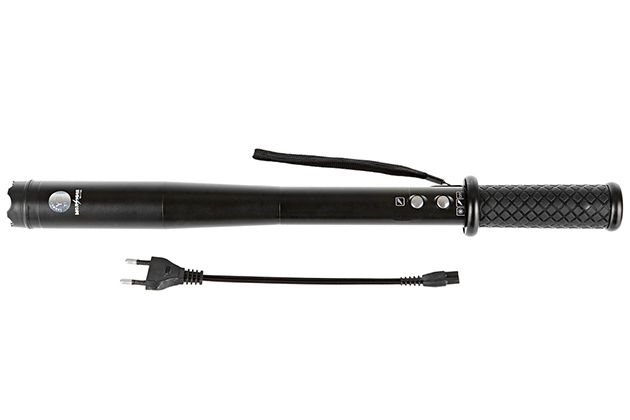

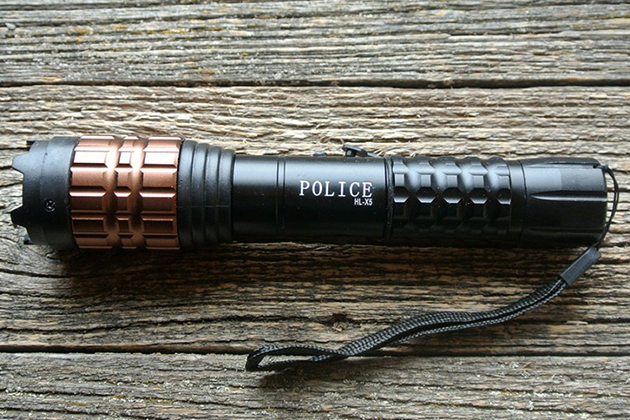

Рис. 7. Электрошокер:
а) фонарь Х-5.1318 б) дубинка 1119-АЗ
Фонарь-аэрозоль TORNADO (рис. 8а, б) представляет собой совершенно новую категорию оборонных аэрозолей, которая в настоящее время не имеет эквивалента на рынке оборонных аэрозолей. Классический защитный аэрозоль дополнен фонарем с СД белого свечения. Большинство критических ситуаций, в которых люди защищаются оборонным аэрозолем, возникают, прежде всего, в темноте. Очень неудобно держать в одной руке фонарь, а в другой аэрозоль, также в критической ситуации трудно координировать движения обеих рук. В то же время необходимо при обороне точно нацелиться аэрозолем на лицо нападающего, причем фонарь должен освещать именно место попадания раздражающего газа. Используя изделия TORNADO, можно владеть фонарем и аэрозолем одной рукой, а второй - защищаться более эффективно. Конус света можно направить точно на цель. Эта существенная новация оборонных аэрозолей фирмы ESP содействовала общему повышению уровня самообороны. На классическом баллончике перцового газа (Oleoresin Capsicum -15% ОС) установлена головка, содержащая СД. Крышка, которая препятствует нежелательному разбрызгиванию аэрозоля, содержит две батарейки типа CR2032 и одновременно является включателем света. Этот СД- фонарь-аэрозоль можно использовать, конечно, и как обыкновенный фонарь для работы в темноте. В случае опасности можно немедленно начать защищаться, простом нажав пальцем на включатель аэрозоля. Острый луч света осветит лицо агрессора и одновременно его ослепит. Химический состав негорючей начинки аэрозоля соответствует требованиям к перцовым аэрозолям, применяемым полицией (сертификация согласно немецкой норме): гарантированный диапазон рабочих температур -20...+50 °С, безвредность и т. п. Содержимое баллончика-распылителя производит известная марочная немецкая фирма, причем его состав такой же, как и состав распылителей, применяемых полицией Германии. Полезная досягаемость аэрозоля примерно 4 м. Струя имеет характер луча, состоящего из маленьких капель. Поэтому она меньше подвержена влиянию встречного ветра. Система головки с фонарем с СД уже запатентована в США, в Европе и в России. Этот фонарь-аэрозоль может распылять газ в любом положении, в том числе и вверх дном. Размеры баллончика соответствуют размерам POLICE TORNADO 63 мл, однако его объем только 45 мл. Остальные параметры идентичны. Фонари-аэрозоли SFL-01-40, SFL-01-50, SFL-01-60, SFL-01-100 имеют соответственно объем 40, 50, 63, 100 мл при массе 98, 110, 124 и 165 г и габаритах 035x105 мм, 035x128 мм, 035x137 мм, 040x165 мм.

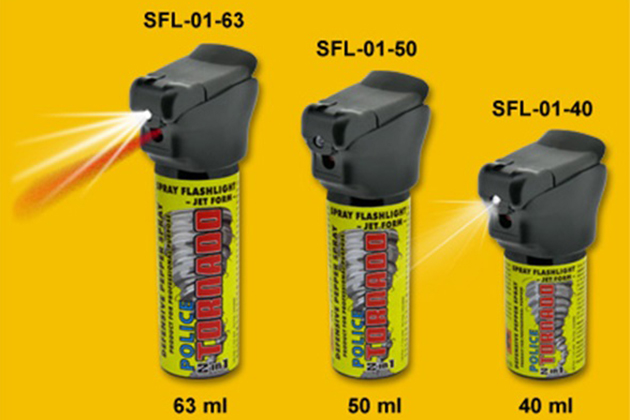

Рис. 8. СД-фонарь-спрей Spray-Flashlight-POLICE-TORNADO для полиции:
а) баллончики с газом на 40, 50, 63 мл соответственно б) собственно фонарь
Согласно статистике, примерно 80% происшествий со стрельбой происходят исключительно в ухудшенных условиях освещения, а многие и в абсолютной темноте. По мнению экспертов, эта статистика касается применения оружия не только при акциях полиции, но и при самообороне частных лиц. Поэтому необходимо создание специализированных СД-фонарей для полиции. В связи с этим чешская фирма ESP разработала три специализированных фонаря для полиции, названные позже Helios, Barracuda и Тгех.
СД-фонарь Helios можно носить на ремне и на бронежилете. Фонарь должен отвечать жестким эксплуатационным требованиям и быть пригоден для армейских полуавтоматических винтовок при стрельбе в полной темноте, то есть обеспечить реальное попадание в цель даже на расстоянии свыше 100-150 м. Средний столб освещения должен быть выразительно узким, насыщенным и острым, около него должен быть более широкий круг для периферийного наблюдения за окружением цели. Тактический фонарь должен быть, кроме того, оснащен так называемым «умным» выключателем (легкое нажатие - короткий проблеск, сильное нажатие - постоянное свечение) с возможностью простого обслуживания одной рукой или иметь несколько режимов с выбором интенсивности или типа свечения.
СД-фонарь Barracuda предназначен для борьбы на минимальном расстоянии или в прямом контакте с противником - до 0-7 м. Конструкция и глубокое рифление рукоятки фонаря Barracuda позволяют крепко и стабильно удерживать устройство при любых условиях - в дождь, во вспотевшей ладони или в руке, замасленной от контакта с оружием. Корпус фонаря имеет так называемые ударные острия, которые играют роль ударной поверхности, - это дает возможность использовать фонарь, чтобы отразить неожиданное нападение.
СД-фонарь Тгех относительно универсальный и недорогой, при его помощи сотрудники полиции и ночные сторожа могут проводить практически все работы. Предшественником Тгех был комплект, которым многие полицейские пользовались уже некоторое время. Он состоял из мощного фонаря на восьми СД, дополненного насадкой, чей яркий красный свет ночью был виден на расстоянии нескольких сотен метров. Отверстие на конце насадки позволяло нормально освещать и проводить последующие операции около остановленной машины (проверку документов водителя, освещение внутренней части автомобиля, проверку государственного опознавательного знака, качества рисунка шины, идентификацию машины по коду VIN и т. п.). Все это можно делать, не снимая красную насадку. Красный предупредительный свет, видимый и для других водителей на сотни метров, существенно помогал обеспечить максимально высокую защиту работников правоохранительных органов. Фонарь помогал полицейским при их передвижении около машины перед проезжающими другими машинами (что по мировой статистике является одной из самых частых причин ранений и гибели сотрудников дорожной инспекции). СД- фонарь практичен, доступен по цене, имеет более дешевые AAA-батареи питания. Это фонарь абсолютно новой концепции, который своим дизайном и решением немного напоминает ультраяркий фонарь Helios. Основные параметры типичных СД-фонарей для полиции представлены в таблице 3, а их внешний вид - на рис. 9-13.

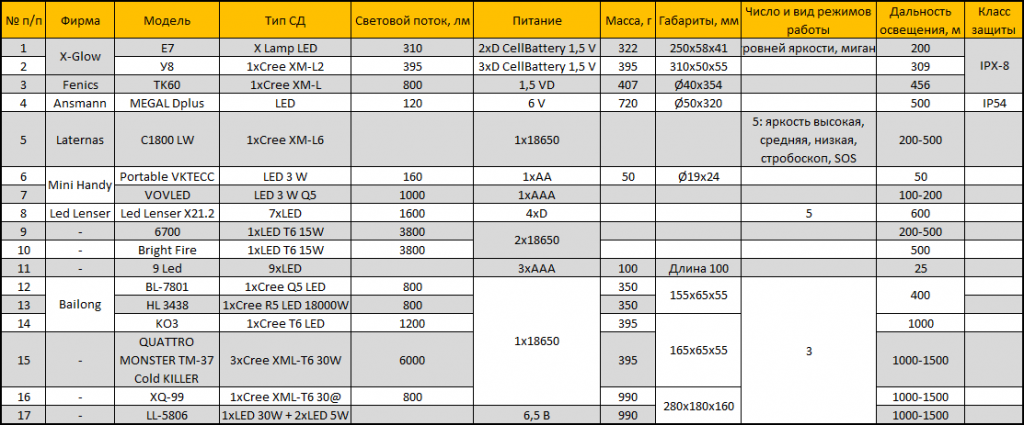

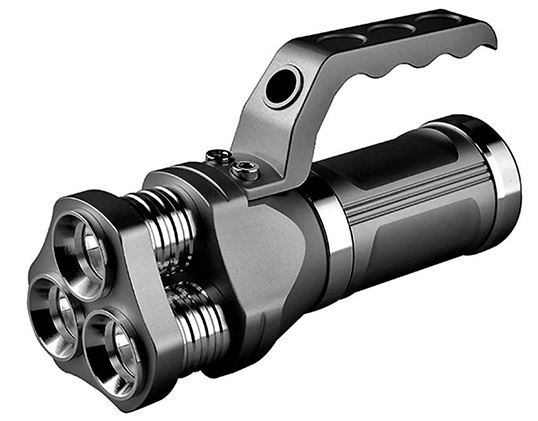

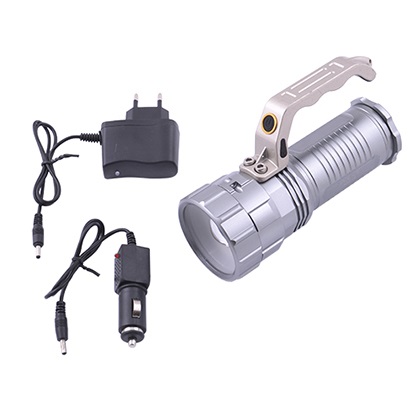

Рис. 9. СД-фонарь для полиции TM-37-blackkiler-2 Рис. 10. СД-фонарь для полиции Bailong -K03-T6

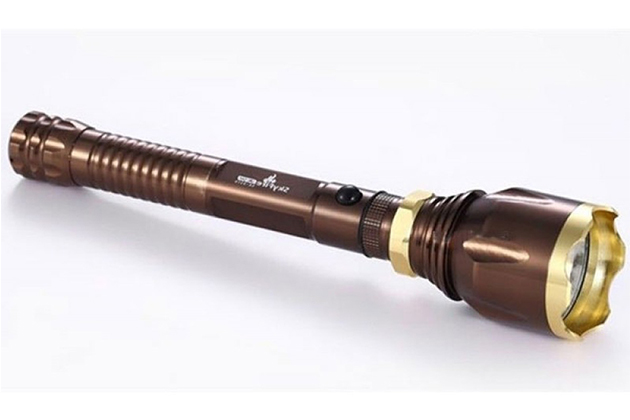

Рис. 11. Мощный СД-фонарь Рис. 12. СД-фонарь для полиции Handliabg-2

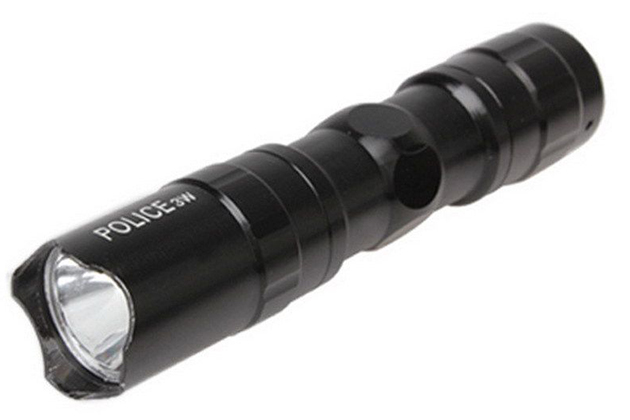

Рис. 13. СД-фонарик водонепроницаемый для полиции мини Handy (новинка)
Рассмотрим особенности и преимущества проблесковых светодиодных маяков в полицейской и специальной технике. Проблесковый маячок служит для быстрого и беспрепятственного передвижения техники особого назначения, благодаря чему данное транспортное средство выделяется среди других участников дорожного движения. Для быстрого проезда к месту вызова спецтехника подает с помощью маячка световой сигнал определенного цвета. Областью применения СД-маяка для спецтехники является небольшой круг организаций, имеющих право устанавливать его на свой транспорт: скорая помощь и реанимация, полиция, пожарная служба и МЧС, аварийно-спасательная служба, прокуратура, налоговая полиция, ФСИН и ФССП, ФСБ и ФСО.
Официально право на установку проблескового маячка имеет ограниченный круг служб: скорая помощь (имеет право на установку маячка сине-красного цвета); полиция (установка сине-красного маячка); пожарные (синие); МЧС (сине-красные); газовые службы (сине-красные); эвакуаторы, коммунальщики, тяжеловозы огнеопасных и взрывчатых веществ (оранжевые); инкассаторы (бело-лунные). Свет маячка означает следующее: синий - преимущественный цвет в дорожном движении; красный в соотношении с синим допускает нарушение правил дорожного движения в соответствии с ситуацией; оранжевый - предупредительный, показывает, что необходимо проявить внимательность; бело-лунный - подает сигнал о нападении. Желтые (оранжевые, иногда, ошибочно, красные) проблесковые огни - специальный световой сигнал, предупреждающий о потенциальной опасности на дороге. Используются в качестве обязательных сигналов на специальных автомобилях и технике (лесовозы, фуры, бензовозы, строительная, дорожная и коммунальная техника). Ввиду неограниченного права применения желтого светового сигнала мигалка этого цвета часто используется не по прямому назначению. Помимо упомянутых пользователей, желтые маяки на автомашинах все чаще устанавливают различные сотрудники ЧОП. Причем в большинстве случаев не просто скромные проблесковые маячки, а полноразмерные световые балки. Пользуясь безграмотностью многих водителей, охранные предприятия нередко начинают злоупотреблять оранжевым спецсигналом, пытаясь завладеть преимущественным правом проезда, грубо нарушая правила дорожного движения.
Особенностью маячка является прочный корпус и плафон. Это в экстремальных условиях не допускает повреждения СД-маяка для спецтехники и таким образом продлевает срок его службы, а корпус не подвергается никаким перепадам температур. Плафон устройства изготавливается из ударопрочного поликарбоната. Обычно применяется материал, устойчивый к воздействию ультрафиолетового излучения. Одними из характеристик являются небольшой расход энергии за счет минимального потребления СД-энергии, а также более яркий световой сигнал. Синий свет проблескового маячка с включенным звуковым сигналом уведомляет других участников движения о необходимости очистить полосу спец- транспорту. Если дополнительно включен красный световой сигнал, значит, помимо спецсредства, необходимо уступить дорогу всем машинам сопровождения. Маячки различаются по способу крепления: на одном болте - маяки, крепящиеся при помощи одного болта, устанавливаются как постоянные и используются для передвижения на больших скоростях. На трех болтах - так же, как и маяки, крепящиеся на одном болте, устанавливаются фундаментально и применяются для передвижения на больших скоростях в агрессивных условиях. Крепление на магните - очень популярный способ крепления. Используется на быстросъемных маяках. Питается при помощи кабеля, зачастую пружинного, через разъем прикуривателя. Сам магнит, чаще всего виниловый, в большинстве случаев снимается, освобождая отверстия для крепления тремя болтами. Проблесковый маяк на магните, ввиду физико-механических особенностей, ограничивает скорость передвижения автомобиля до 80 км/ч. Маяки с креплением на кронштейне чаще всего используются на спецтехнике, работающей в особых условиях и имеющей специальные, выведенные на нужный уровень (обычно позади кабины, чуть выше уровня крыши) штатные трубы, в которых проходит кабель с питанием. Кронштейн маяка одновременно является и креплением, и электропроводником. При помощи дополнительной платформы маяк, крепящийся на кронштейне, можно установить и на крышу кузова, как при помощи трех болтов, так и при помощи магнита. Демпферное крепление то же, что и крепление на кронштейне, только имеют демпферный стабилизатор. Используются такие маяки на технике, функционирующей в условиях повышенной вибрации. СД-маяк - маяк XXI века. Светодиодный рабочий модуль имеет значительное преимущество по продолжительности срока службы. Кроме того, при совсем невысоком уровне энергопотребления СД намного ярче и мощнее ксенона и галогена. Проблесковый маячок - устройство, устанавливаемое на транспортном средстве, не являющееся штатным составным элементом конструкции транспортного средства в качестве сигнального прибора, предназначенное для подачи в условиях дорожного движения специальных звуковых сигналов и издающее звуковые сигналы, отличающиеся от сигналов штатного звукового сигнального прибора по спектральному составу (за исключением средств охранной сигнализации). Крупнейшими отечественными производителями специальных сигналов для транспортных средств являются: ПО «Элина» и ООО НПКО «Элект». Устанавливаемые проблесковые маячки должны соответствовать ГОСТ Р 50574-2002 и правилам ЕЭК ООН N 65. Для автомобиля с включенным проблесковым маячком и специальным звуковым сигналом правилами дорожного движения всех стран сделан ряд исключений, в частности дается право игнорировать сигналы светофора (если это будет безопасно и не создаст аварийную ситуацию для других участников дорожного движения'. Игнорировать сигналы регулировщика водитель автомобиля с включенным спецсигналом права не имеет - в этой ситуации регулировщик обязан создать преимущество для проезда спецавтомобиля с включенными спецсигналами. Основные параметры СД световых проблесковых маячков для полиции и спецслужб представлены в таблице 4, а их типичный внешний вид - на рис. 14-18.

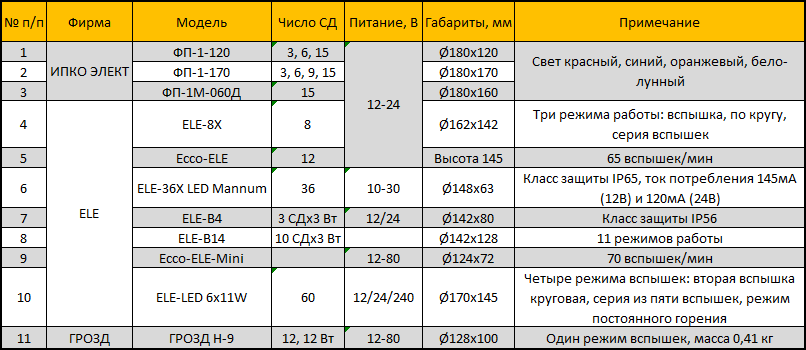

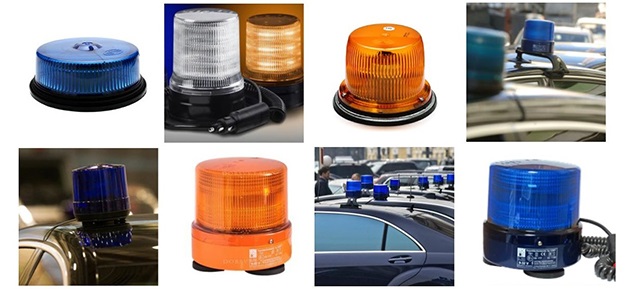

Рис. 14. Характерный вид проблесковых СД-маяков

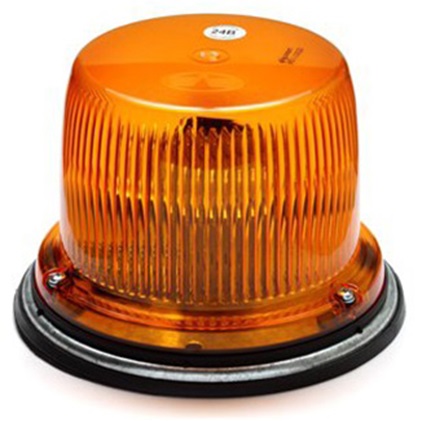

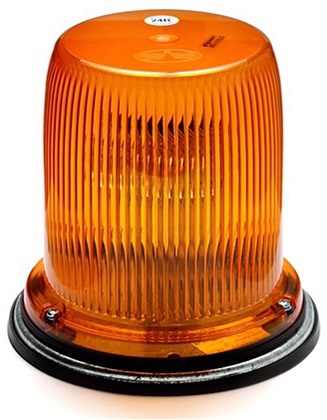

Рис. 15. СД-маяк ФП-1-120 Рис. 16. СД-маяк ФП-1-170

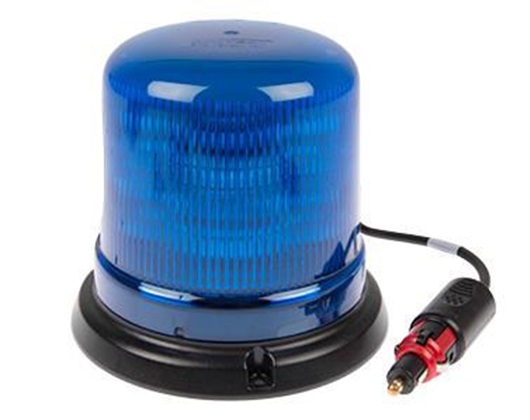

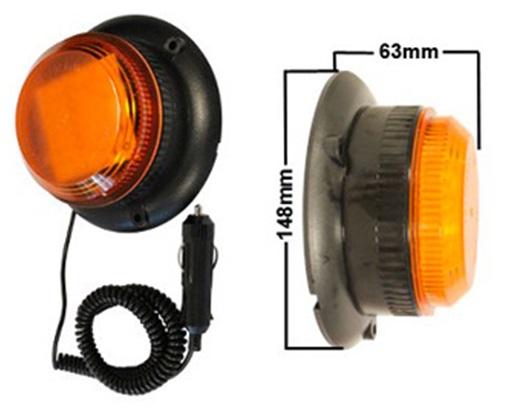

Рис. 17. Проблесковый маяк ELE - 36Xled-Магнит-big Рис. 18. Проблесковый маяк ELE-B14
Полицейская мигалка на автомобилях полиции - это сигнальная громкоговорящая установка (сокращенно СГУ), которая обеспечивает подачу светового и звукового специального сигнала для обозначения преимущества на дороге на основании ПДД (Правил дорожного движения). Устанавливается на крыше автомобиля полиции и используется во время движения и остановки транспортного средства. Состав полицейской мигалки:
1. Световая панель на крыше автомобиля - специальный прибор, излучающий свет по определенной траектории. Панели бывают
проблесковые и СД. Работа панели зависит от программы электронного блока, входящего в ее состав.
2. Громкоговоритель (он же рупор) - устройство для воспроизведения звука, бывает внешнее или встроенное в световую панель.
3. Электронный блок - обеспечивает изменение режимов работы световой панели и управление звуками.
4. Микрофон - устройство для управления звуковыми сигналами, в том числе и для воспроизведения речи.
5. Крепление на крыше автомобиля.
6. Комплект кабелей, паспорт, упаковка.
7. В состав оборудования полицейской мигалки также нередко входят радио-передатчик и видеокамера для фиксирования происходящего.

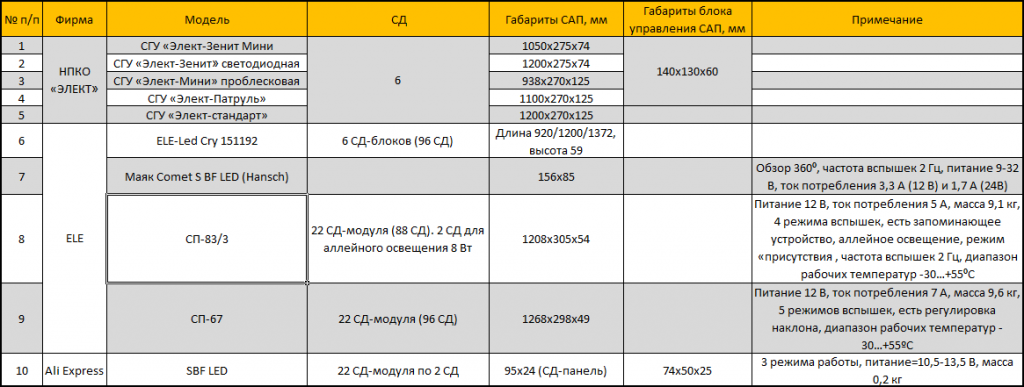

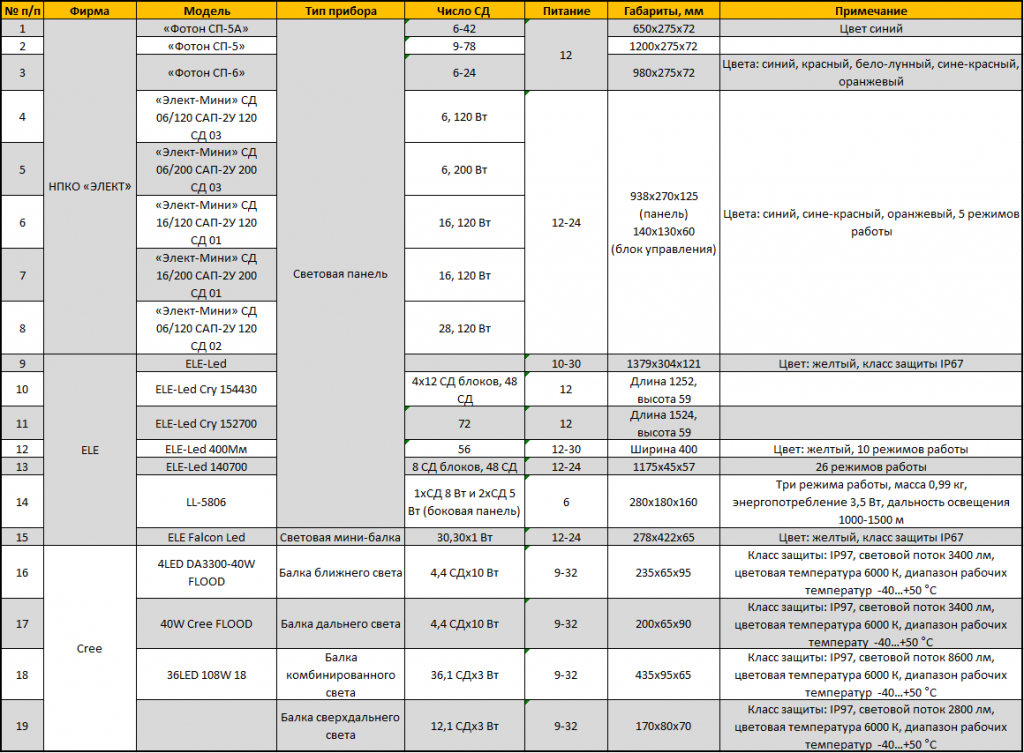

Полицейский автомобиль - транспортное средство правоохранительной службы, выделяется специальной окраской и информационными надписями на корпусе. Согласно Правилам дорожного движения автомобиль полиции со включенным проблесковым маячком и сиреной имеет особые преимущества на дороге. Основные параметры СД громкоговорящих установок сигнальных (САП) (мигалок для автомашин) представлены в таблице 5, а их внешний вид — на рис. 20-22.

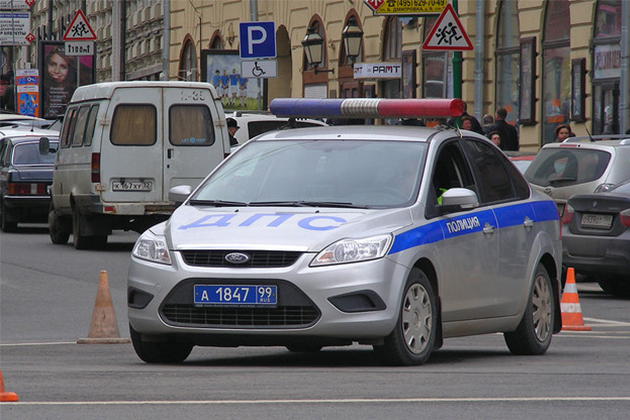

Рис. 20. Мигалка на полицейской машине 5821-2

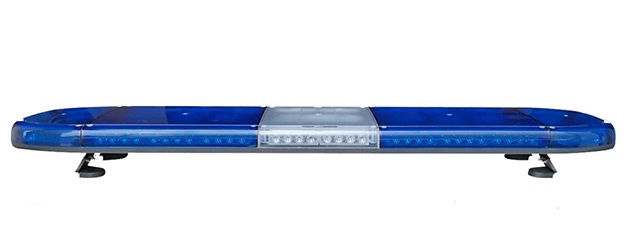

Рис. 21. Мигалка для полицейской машины ГРОЗД СП-67

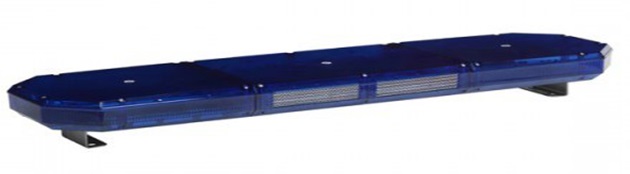

Рис. 22. СД-мигалка СГУ «Элект-Зенит Мини»
Рассмотрим теперь СД полицейские стробоскопы. Это приборы, позволяющие быстро воспроизводить повторяющиеся яркие световые импульсы. С появлением в последнее время ярких и сверхъярких СД их также стали успешно применять в стробоскопах. Стробоскопический эффект - зрительная иллюзия, возникающая, главным образом, в кинематографе и телевидении в случаях, когда частота киносъемки и проекции близка к частоте отображаемого процесса. Например, при вращении колеса повозки на экране может казаться, что оно неподвижно или даже вращается в обратную сторону. Это происходит из-за того, что одинаковые спицы колеса за время съемки одиночного кадра проходят угол, примерно равный или незначительно меньший, чем угол между ними. Стробоскопический эффект в кинематографе считается проявлением искажений первого рода. Аналогичное явление можно наблюдать при работе стробоскопа в темном помещении. Стробоскопический эффект считается искажением второго рода при записи и воспроизведении теле и видеоизображений и имеет ту же природу, что и явление муара в телевидении или цифровой фотографии. Электронные стробоскопы имеют в своем составе электронную схему. Она представляет собой импульсный генератор, осуществляющий регуляцию частоты импульсов, а также источника света - чаще всего СД. Свет, излучаемый суперстробами, виден на дистанции до 3 км при том, что обычные модели светят на максимальное расстояние до 1 км. Фонари-стробоскопы имеют два режима работы — обычный и стробоскопический. При работе фонаря в стробоскопическом режиме возможны следующие последствия: дезориентация; нарушение периферийного и прямого зрения; появление кратковременного смятения и страха. В связи с этим такие приспособления можно использовать в качестве элемента самозащиты при нападении агрессивно настроенных лиц в темное время суток. Очень часто такими приборами, оснащенными СД, пользуются полицейские. Это связано с достоинствами СД: низкое энергопотребление; значительный световой поток; различные цвета свечения СД; длительный период службы; высокая устойчивость к различным видам воздействий, особенно механических; полная безопасность и экологичность.
Полицейский стробоскоп - это панель квадратной или прямоугольной формы, которая выполнена из прочного пластика сине-красного цвета. Синий и красный оттенки - это цветовая палитра спецсигналов полиции, МЧС, машин сопровождения и некоторых государственных органов. Оснащать гражданские автомобили стробоскопами или мигалками красного и синего цвета категорически запрещено. Современные стробоскопы управляются с помощью пульта или путем использования настроек на уровне ПО. Так, при желании можно изменить интенсивность и частоту мигания. Систему фиксации стробоскопов, как и обычных мигалок, выбирают в зависимости от того, на каких скоростях передвигается автомобиль. Если это машина полиции, которая часто принимает участие в спецоперациях, то предпочтительны модели, крепеж которых осуществляется с помощью стационарных болтов. Если же это машина для патрулирования, то можно использовать спецсигналы с креплением магнитами. Конкретным примером является компактный и легкий светодиодный стробоскоп РСЕ LES-200, который позволяет осуществлять до 300 тыс. вспышек в минуту и является одним из самых мощных приборов в своем классе. При разработке оптического блока основной целью было достижение максимальной светоотдачи и однородного поверхностного освещения. Прибор состоит из очень мощных СД и интеллектуального электронного управления. СД-вспышка света представляет собой универсальный инструмент для визуализации высокоскоростных движений. Стробоскоп РСЕ LES-200 - незаменимый инструмент для мониторинга и инспектирования автомашин в качестве бесконтактного тахометра для измерения скорости: если навести стробоскоп на быстро вращающийся механизм (колеса автомашины), то при совпадении частоты вращения и вспышек механизм покажется неподвижным. Затем значение частоты вращения указывается на дисплее прибора. Стробоскоп имеет степень пыле- и влагозащиты IP65. Это позволяет использовать его в тяжелых условиях. Особенности стробоскопа РСЕ LES-200:
• высокая частота вспышки, макс.: 300 000/мин (FPM);
• высокая мощность светового потока: 1500 лк при FPM 6000/20 см;
• широкий диапазон измерений;
• регулировка смещения в градусах между сигналом триггера и вспышкой;
• регулировка задержки старта между пусковым сигналом и вспышкой;
• алюминиевый корпус;
• цветовая температура: 6500 К.
Другой пример - тактический фонарь FenixTK15. Он наряду с режимом обычного освещения имеет стробоскопический режим работы. При воздействии на нападающего света фонаря, функционирующего в режиме стробоскопа, возможны такие последствия: дезориентация нападающего; нарушение прямого и периферийного зрения; увеличение времени адаптации к угрозе; возникновение кратковременного страха, смятения; увеличение времени восстановления зрения; создание препятствия для агрессии. Такое действие света связано с влиянием на мозг слишком быстро изменяющихся световых изображений, которые перегружают мозг и вызывают дезориентацию человека. Фонари такого типа используются полицейскими службами и для самозащиты от нападения. Основные параметры полицейских стробоскопов (строб-вспышек) представлены в таблице 6, а их внешний вид - на рис. 23-27.

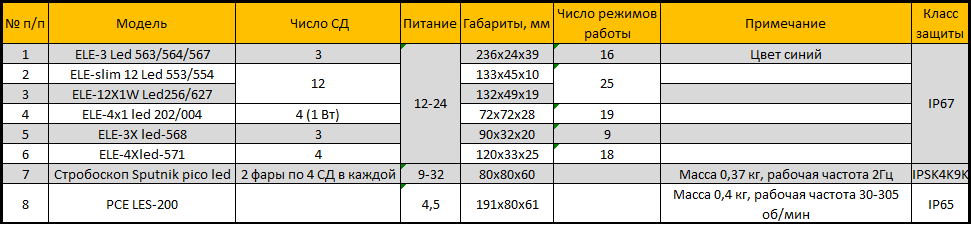

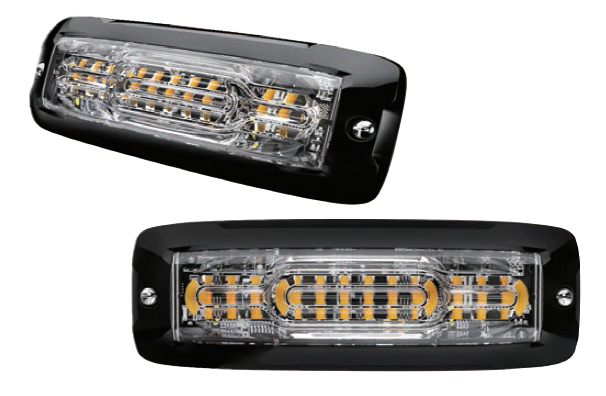

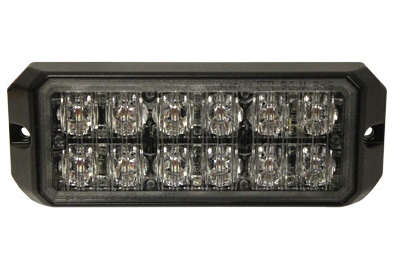

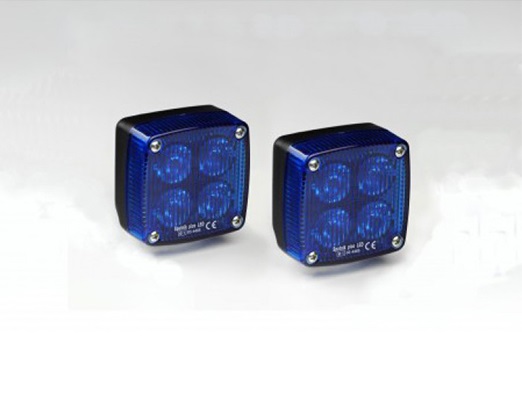

Рис. 23. Стробоскопы Sputnik pico LED Рис. 24. Строб-вспышка ELE-slim 12 led 553.554 Рис. 25. Строб-вспышка ELE-12X1W led 526.527

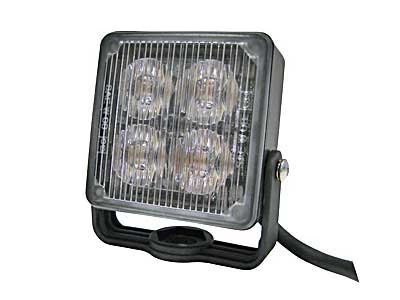

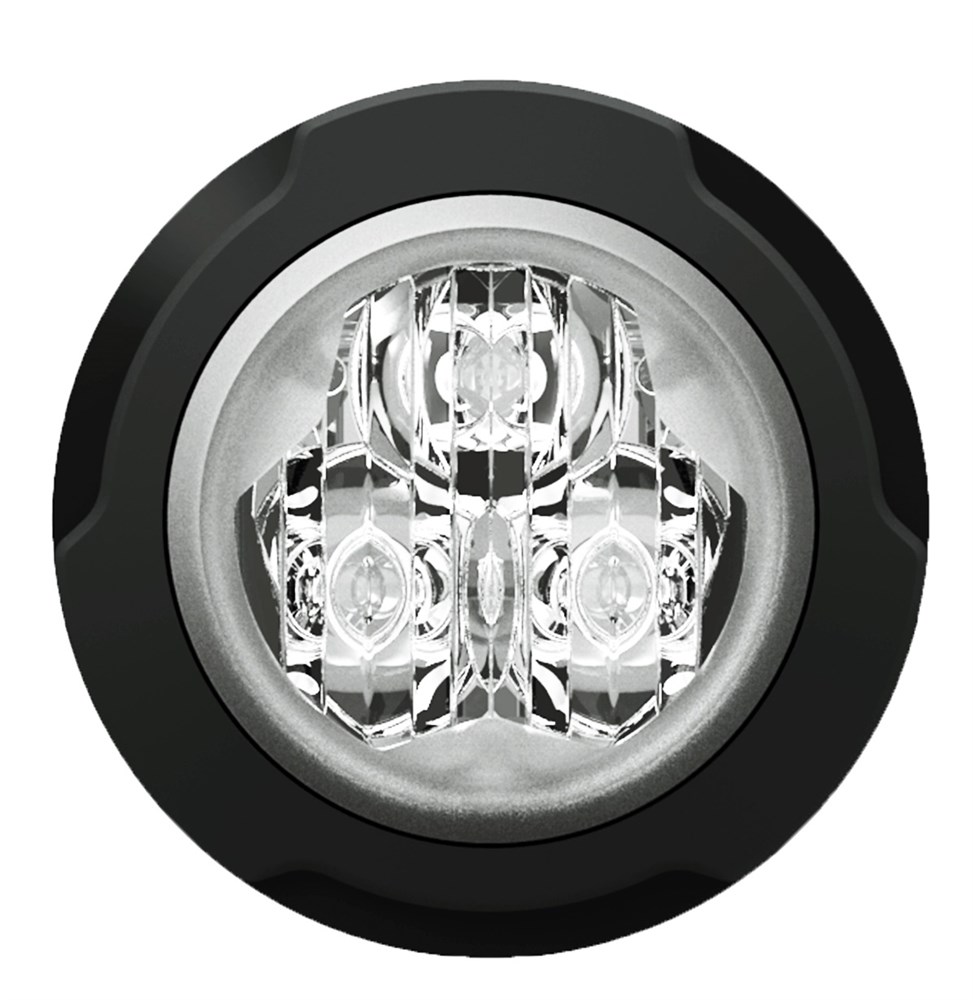

Рис. 26. Строб-вспышка ELE-3 led 563.564.567 Рис. 27. Строб-вспышка ELE-4X1 led 002.004
Световая балка на полицейский автомобиль - это коробка из ударостойкого поликарбоната с галогенными, ксеноновыми лампами или СД-модулями. Галогенные лампы имеют большее энергопотребление и не такие яркие и эффективные, как СД Сгее, которые пользуются все возрастающей популярностью и, помимо световых балок, также применяются в фарах рабочего и дополнительного освещения, фарах- вспышках. Преимущества светодиодных балок Сгее заключаются в разнообразии их ассортимента. Это одно- и много¬рядные, простые, панорамные и комбинированные светодиодные балки, которые отличаются широким диапазоном мощности 18-300 Вт, прочностью и водонепроницаемостью. Использование алюминиевого сплава при изготовлении корпусов, а также качественных прокладок при сборке позволяет достичь высокой надежности и герметичности оборудования. Балки располагаются на крыше автомобиля при помощи дополнительных креплений. Световые сигнальные балки, установленные на крыше легкового или грузового автомобиля, оповещают остальных участников дорожного движения о необходимости приоритета проезда данного транспортного средства. По сравнению с обычными мигалками светосигнальная балка благодаря своим размерам и количеству световых эле¬ментов больше привлекает внимание водителей на дороге.
Кроме световых балок, на полицейские автомашины устанавливаются светоакустические панели (САП) - конструктивно объединенные в одном корпусе оптическая и звуковая системы СГУ. САП размещается на крыше транспортного средства и приводится в действие при помощи блока управления. Блок управления СГУ предназначен для работы в паре с САП либо подкапотным громкоговорителем. Обеспечивает генерацию специальных звуковых сигналов, трансляцию речевых команд и управление режимами СГУ при помощи микрофона-манипулятора. Размещается в любом удобном месте салона транспортного средства. Узел крепления предназначен для жесткой фиксации СГУ на крыше транспортного средства и обеспечивает надежность его крепления при всех режимах движения и торможения транспортного средства. Функции подачи речевых сообщений обеспечиваются при помощи микрофона, предусмотрена возможность воспроизведения специальных звуковых сигналов: сирены WAIL, YELP, HI-LO, спецсигнала HORN. Есть режим «горячая кнопка» для проезда перекрестков. Световые режимы: «везде основной», «только вперед», «только назад», «везде дополнительный», «стояночный». Основные параметры СД световых панелей и мини-балок представлены в таблице 7, а их внешний вид - на рис. 28-30.

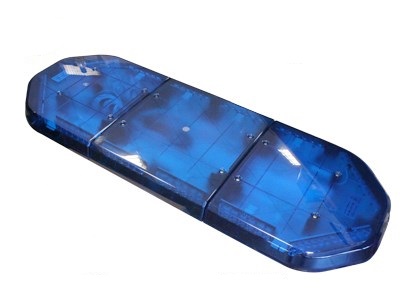

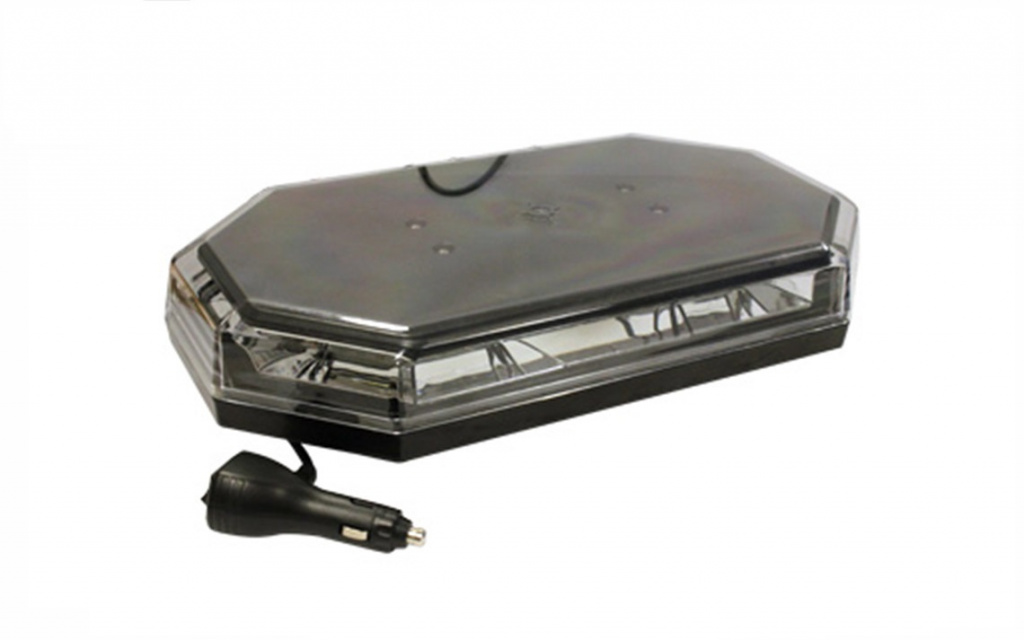

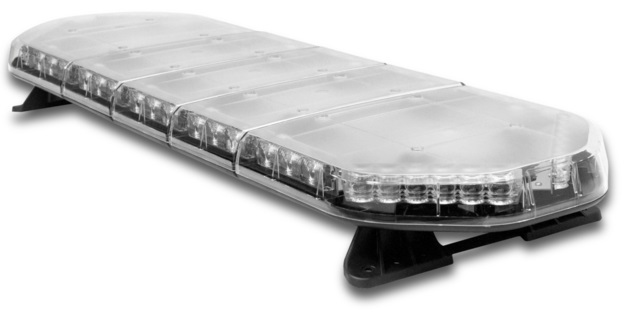

Рис. 28. Панель ELE-Led 400 Mm Рис. 29. Панель ELE-Led Cry 151192 Рис. 30. Панель ELE-Led Cry 154430
Полиция, в особенности службы ГИБДД, постоянно используют жезлы регулировщика, которые в настоящее время производятся со встроенными СД, чтобы отчетливо видеть, куда указывает жезл. Например, фирма НПКО «ЭЛЕКТ» выпускает СД-жезл ЗФР-11Б-02С тоже на базе одного СД. Жезл имеет длину 270 мм (с рукояткой), 210 мм (без нее), диаметр 35 мм. Кроме того, фирма выпускает жезл ЗФР-11Б-03 авиа. В нем используется один СД. Длина жезла с рукояткой - 370 мм, без нее - 210 мм. Диаметр жезла - 35 мм.

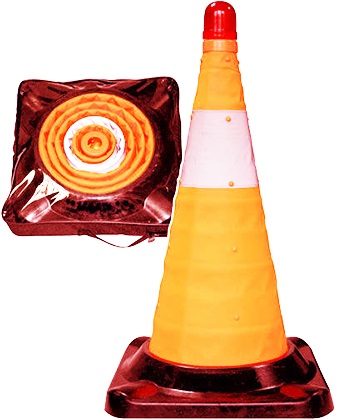

Применение СД дорожных знаков облегчает движение водителя. Фирма ELE изготавливает целую линейку таких знаков. В частности, конус дорожный сигнальный телескопический со СД- подсветкой (рис. 32а). В нем имеется две СД-лампы: одна установлена в основании конуса, другая — в верхней его части. Масса конуса 3 кг, высота 450 мм, размеры основания 300x300, диапазон рабочих температур -30...+50 °С. Фирма производит СД активные знаки. Активный знак 4.2.1, 4.2.2 (рис. 32) выполнен на круге диаметром 700 мм, имеет массу 6 кг и режимы работы «вправо» и «влево». Активный знак 1.25а выполнен на щите размером 900x900 мм и имеет массу 13 кг. Активный знак 1.34.1-3 (рис.З2в) изготовлен на щите размером 2250x500 мм и имеет массу 17 кг.

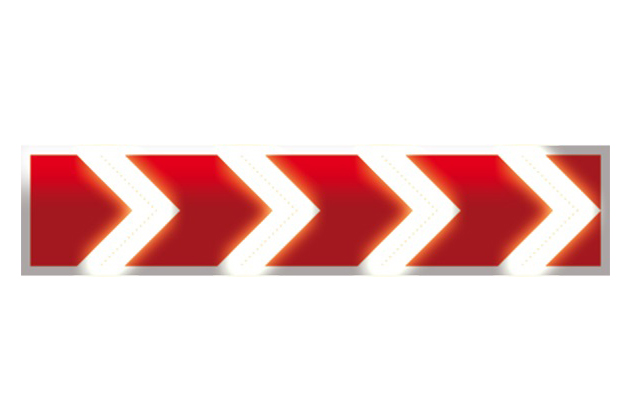

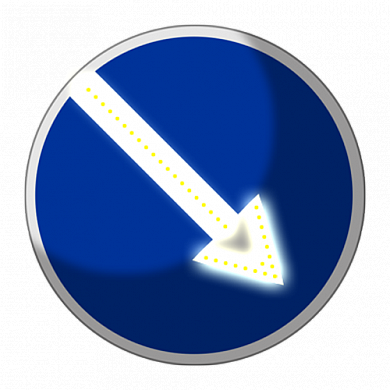

Рис. 32. СД дорожные знаки:
а) конус дорожный сигнальный телескопический б) СД активный знак 4.21., 4.2.2. Д=700 мм на круге в) СД активный знак 1.34.1-3, 2250 x 500 мм
Источник:
Журнал «Полупроводниковая светотехника»
